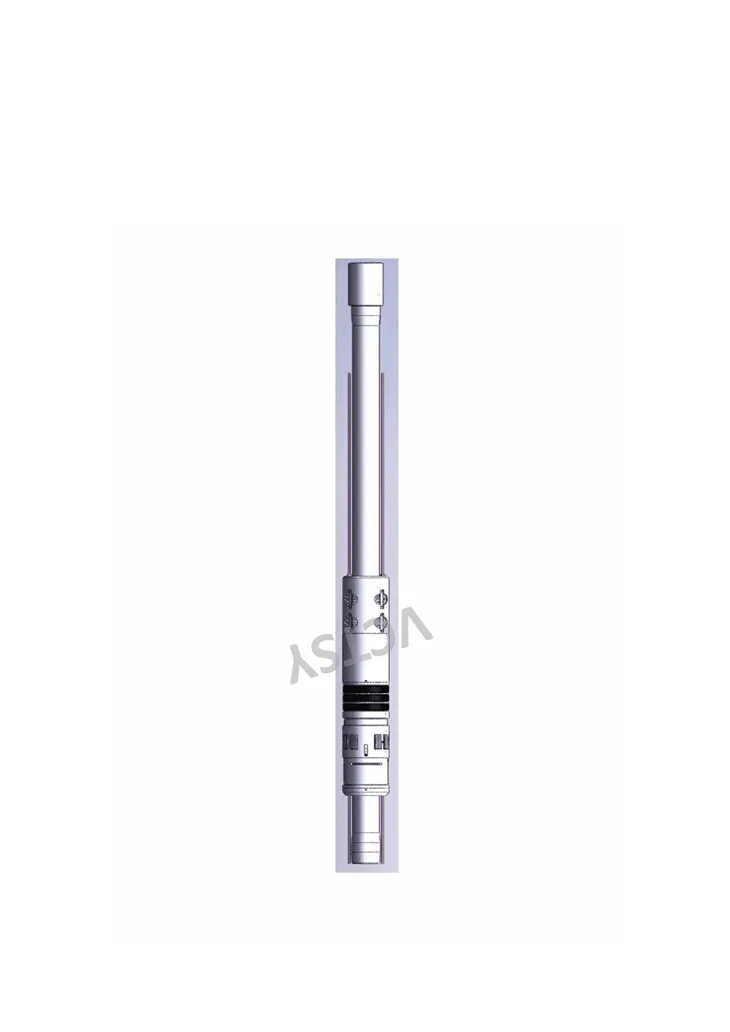

Intelligent Completion Line Crossing Top Packer uit de IWPT-serie

● Plaats van herkomst: China
● Merknaam: VCTSY
● Certificering: API 11D1
● Modelnummer: IWPT-278-7, IWPT-312-7, IWPT-278-962,IWPT-312-962,IWPT-412-7,IWPT-5-7,IWPT{{6 }},IWPT-7-962
● Verpakkingsdetails: multiplex koffer
● Levertijd: vanaf verzoek
● Betalingsvoorwaarden: T/T
● Leveringscapaciteit: vanaf verzoek

Aanvraag sturen

Praat nu

product Introductie

Dit product is een drukpacker die wordt gebruikt in injectieputten met een grote diameter. Wanneer de packer wordt overgebracht en in de slang loopt, zal het onder druk zetten van de slang de packer zetten, waardoor de slang en de ring van de behuizing worden afgedicht. Door recht aan de slang te trekken, snijdt het ontgrendelingsmechanisme van de afschuiving af voor ontgrendeling. Het beschikt over bi-directionele slip.

Technische parameter

Tekening nr.		IWPT% 7b% 7b0% 7d% 7d	IWPT% 7b% 7b0% 7d% 7d	IWPT% 7b% 7b0% 7d% 7d	IWPT% 7b% 7b0% 7d% 7d
Verbindingsdraad	Bovenste	2 7/8" draadtype BOX	3 1/2" draadtype BOX	2 7/8" draadtype BOX	3 1/2" draadtype BOX
Verbindingsdraad	Lager	2 7/8" Pincode voor draadtype	3 1/2" Pincode voor schroefdraadtype	2 7/8" Pincode voor draadtype	3 1/2" Pincode voor schroefdraadtype
ID kaart		2,44" (Φ62 mm)	2,99" (Φ76 mm)	2,44" (Φ62 mm)	2,99" (Φ76 mm)
Overstekend gat		1/4" NPT	1/4" NPT	1/4" NPT	1/4" NPT
Grens dimensie		6.02"×121.2" （Φ153×3080）	6.02"×121.2" （Φ153×3080）	8.49"×121.2" （Φ215.6×3080）	8.49"×121.2" （Φ215.6×3080）
Toepasselijk omhulsel		7" (23-29lb/ft)	7" (23-29lb/ft)	9 5/8" (40-47lb/ft)	9 5/8" (40-47lb/ft)
Slip formulier		Slip in twee richtingen	Slip in twee richtingen	Slip in twee richtingen	Slip in twee richtingen
Elastomeer		HNBR	HNBR	HNBR	HNBR
Materiaal		L80-1Cr / 3Cr / 13Cr	L80-1Cr / 3Cr / 13Cr	L80-1Cr / 3Cr / 13Cr	L80-1Cr / 3Cr / 13Cr
Veilige trekbelasting		645 KN	921KN	645 KN	921KN
Werktemperatuur		160 graden	160 graden	160 graden	160 graden
Werkdruk		5000psi% 2c 10000psi	5000psi% 2c 10000psi	5000psi% 2c 10000psi	5000psi% 2c 10000psi
Zitdruk		3000 psi	3000 psi	3000 psi	3000 psi
Laat de druk los		37000 pond	37000 pond	40000 pond	40000 pond
Productie standaard		API 11D1 V3,V0	API 11D1 V3,V0	API 11D1 V3,V0	API 11D1 V3,V0

Tekening nr.		IWPT% 7b% 7b0% 7d% 7d	IWPT% 7b% 7b0% 7d% 7d	IWPT% 7b% 7b0% 7d% 7d	IWPT% 7b% 7b0% 7d% 7d
Verbindingsdraad	Bovenste	4 1/2" speciale doos met schroefdraad	5" speciaal draadtype DOOS	5 1/2" speciale doos met schroefdraad	7 "Speciale schroefdraad type DOOS
Verbindingsdraad	Lager	4 1/2" speciale pincode voor draadtype	5 "Speciaal draadtype PIN	5 1/2" speciale pincode voor draadtype	7 "Speciaal draadtype PIN
ID kaart		3.465"(Φ88mm)	3.465"(Φ88mm)	4.882 "(Φ124mm)	4.882 "(Φ124mm)
Overstekend gat		1/4" NPT	1/4" NPT	1/4" NPT	1/4" NPT
Grens dimensie		6.02"×81.1" （Φ153×2060）	6.02"×81.1" （Φ153×2060）	8.49"×86.6" （Φ215.6×2200）	8.49"×86.6" （Φ215.6×2200）
Toepasselijk omhulsel		7" (23-29lb/ft)	7" (23-29lb/ft)	9 5/8" (40-47lb/ft)	9 5/8" (40-47lb/ft)
Slip formulier		Slip in twee richtingen	Slip in twee richtingen	Slip in twee richtingen	Slip in twee richtingen
Elastomeer		HNBR,AFLAS	HNBR,AFLAS	HNBR,AFLAS	HNBR,AFLAS
Materiaal		L80-1Cr / 3Cr / 13Cr	L80-1Cr / 3Cr / 13Cr	L80-1Cr / 3Cr / 13Cr	L80-1Cr / 3Cr / 13Cr
Veilige trekbelasting		943KN	943KN	1504 KN	1504 KN
Werktemperatuur		150 graden, 203 graden	150 graden, 203 graden	150 graden, 203 graden	150 graden, 203 graden
Werkdruk		5000psi% 2c 10000psi	5000psi, 10000psi	5000psi% 2c 10000psi	5000psi% 2c 10000psi
Zitdruk		3000 psi	3000 psi	3000 psi	3000 psi
Laat de druk los		37000 pond	37000 pond	40000 pond	40000 pond
Productie standaard		API 11D1 V3,V0	API 11D1 V3,V0	API 11D1 V3,V0	API 11D1 V3,V0
